| Power supply jaring cctv |
Kerusakan power supply cctv model jaring smps bermacam-macam 2 diantaranya yaitu power supply cctv mati total atau power supply cctv mengalami tegangan drop.
Tegangan output power supply cctv analog normalnya adalah 12 volt drop hingga menjadi 3 volt saja.
Untuk kerusakan power supply cctv mati total biasanya ditandai dengan adanya konsleting.
Ketika power supply di On maka MCB rumah akan langsung turun, karena adanya short atau konslet pada power supply. Berbeda dengan ciri-ciri kerusakan power supply cctv tegangan drop.
Secara visual power supply cctv yang mengalami kerusakan tegangan drop terlihat seperti normal dan tidak mengakibatkan MCB rumah turun.
Power supply seperti terlihat normal hanya saja kalau diperhatikan lampu led indikator terlihat redup dan kipas pendingin power supply berputar pelan. Ditandai juga dengan kamera cctv yang mati semua secara bersamaan.
Penyebab mengapa tegangan power supply cctv menjadi drop karena adanya komponen yang mengalami kerusakan atau nilainya sudah berubah.
Seperti yang diketahui sebuah rangkaian elektronik terdiri dari beberapa komponen elektronik yang salin berkaitan. Jika salah satu bermasalah akan mengakibatkan rangkaian elektronik bermsalah juga.
Power supply cctv model jaring bisa dipergunakan untuk banyak chanel kamera cctv. Jumlah chanel cctv yang bisa dicover tergantung besar ampere power supply yang dipergunakan.
Kalau anda tidak mau sedikit pusing ngoprek memperbaiki power supply cctv, bisa beli yang baru satu set. Kalau sudah ada box tinggal beli power supplynya saja, box yang lamu kalau masih layak bisa dipergunakan kembali.
Tips Perbaikan Power Supply CCTV Tegangan Drop
Untuk memperbaiki power supply cctv model jaring yang mengalami kerusakan tegangan output menjadi drop hanya 3 volt saja, anda harus mempunyai alat tempur yang lengkap.
Wajib menggunakan alat ukur untuk mengetes kerusakan komponen elektronik seperti multitester bsia menggunakan yang analog atau digital.
Dengan bantuan alat ini kita akan mengetahui komponen mana yang mengalami kerusakan atau nilainya berubah yang disebabkan oleh faktor suhu atau karena faktor usia.
Untuk kasus tegangan drop pelacakan kerusakan fokus pada ic regulator dan resistor variabel pengatur tegangan output.
Setelah dipastikan komponen lain diblok ini tidak bermasalah, tips memperbaiki kerusakan power supply cctv drop 3 volt bisa coba langkah-lengkah berikut ini:

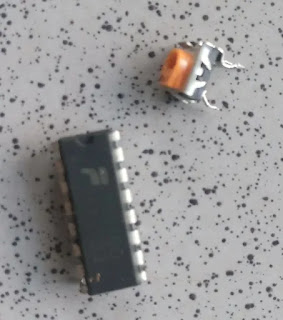

- Ganti ic regulator, biasanya menggunakan IC TL494cn jika kesulitan bisa mengganti dengan ic persamaannya. IC persamaan TL494CN bisa menggunakan IC KA7500B
- Ganti Variable Resistor untuk mengatur tegangan output
Biasanya dengan mengganti dua komponen diatas power supply cctv yang mengalami drop normal kembali. Cara penggantian coba salah satu dulu, kalau belum normal ganti kedua-duanya.
Selamat mencoba ..semoga bermanfaat...
